一、系统简介

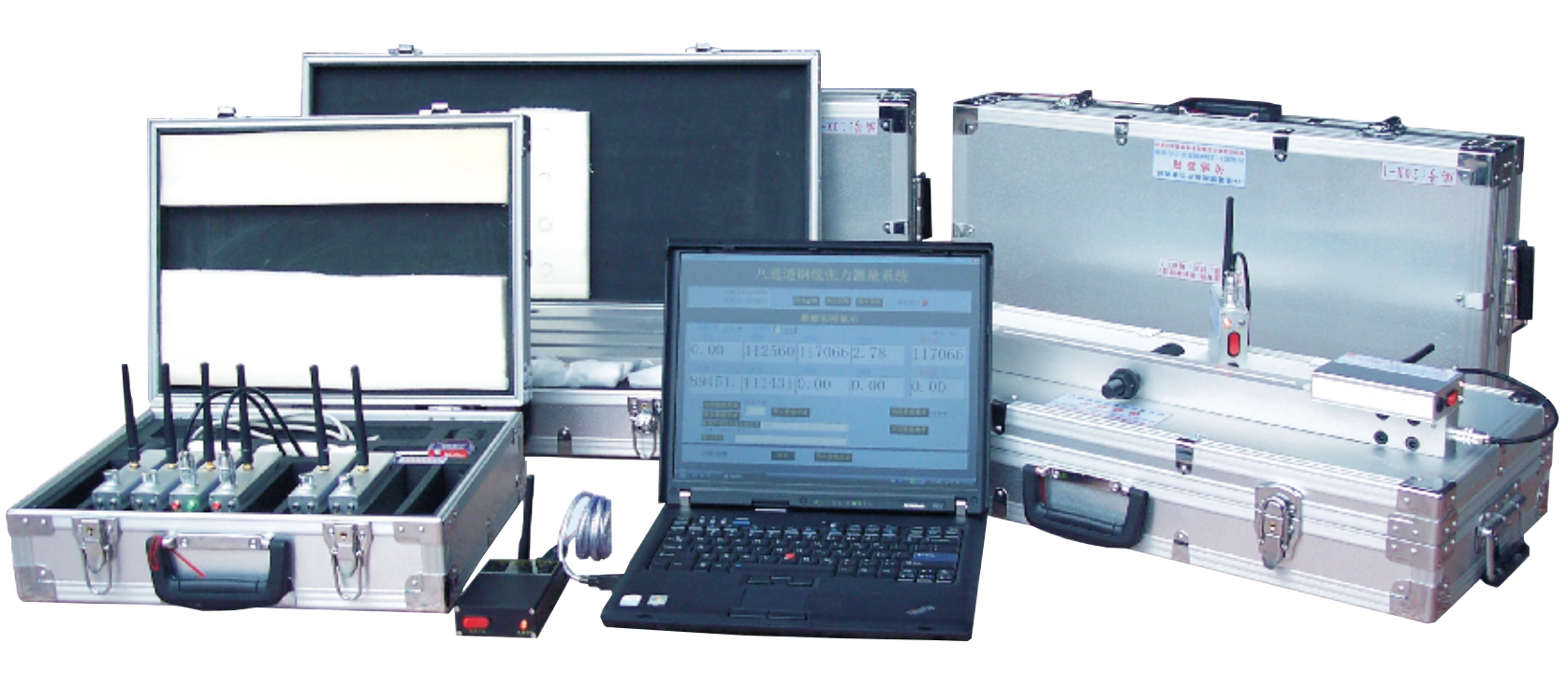

八通道钢缆张力系统由8套内置无线数据通讯系统的张力传感器、数据接收器、计算机和专用测量软件等相关附件组成。

传感器与显示计算机采用无线通讯，通讯距离100米。系统内置6种常用钢缆型号，测量时只需在软件界面选择对应型

号钢缆即可。可同时测量显示8根钢缆的张力值，具有测量值保存功能和历史数据回读功能。

二、主要参数（支持定制）

额定量程：500～5000Kg

综合精度：±5%

测量钢缆型号：GJ-50、GJ-80、GJ-100、GJ-125、GJ-135、GJ-165或直径范围在8～20mm的钢缆。

测量通道数：可同时测量八根钢缆的张力值

软件支持操作系统：Windows XP、Windows7

测量数据保存格式：TXT文本格式

通信接口：RS232或USB（需加USB/232转换器）

系统通信方式：无线传输RS232信号

无线通讯工作频率：430MHz左右

无线通讯距离：开阔地100米

工作电源：使用内置7.4V锂离子充电电池，或使用外接8.4V直流电源工作

使用内置电池工作时间：电池充足后可连续工作5小时

工作温度范围：－10～40℃，≤85%RH

储运温度范围：－20～50℃，≤85%RH

三、系统说明

八通道无线张力测量系统是由8支张力传感器、8个单通道数据采集系统、8个专用无线数据收发电路、电池供电电路、专用软件等相关附件组成。其中每支传感器上集成传感器上集成了单通道数据采集电路，单通道无线发射电路、锂电池供电电路。工作时，8支传感器测量的张力变化值经过数据采集电路采集运算后经无线发射电路发射。8个无线接收电路将接收的传感器信号，汇总通过借口转换电路送入计算机，计算机配合专用软件完成测量操作。软件集成了非线性和钢缆型号选择功能。测量不同型号的钢缆只需在软件界面上选择相应的型号即可。
