1、产品概述

弹簧管式一般压力表（在线检测）是一种无需拆卸、无需停产，即可在原位完成高精度校准的新型压力表。它解决了传统指针压力表必须离线送检带来的生产中断、作业风险高、运维成本大以及计量数据链断裂等痛点，真正实现不停产、不拆卸、无风险的定期检定。该产品广泛适用于流程工业（石油、化工、制药）、流体动力系统（液压站、气动设备）以及公共事业（供水、供暖、燃气管道）等各类压力测量与监控场景。符合 GB/T 1226-2017《一般压力表》、JJG 52-2013《弹性元件式一般压力表、压力真空表和真空表》。

2、技术参数

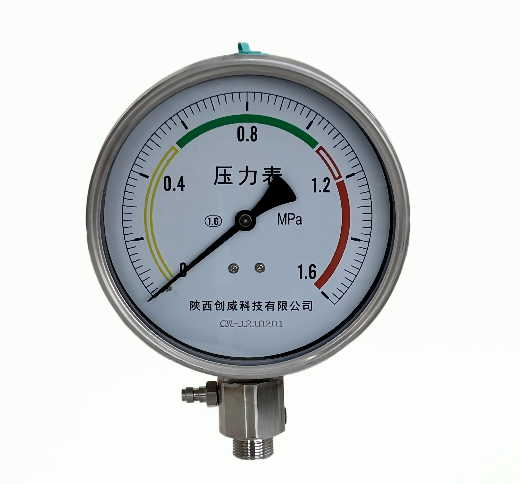

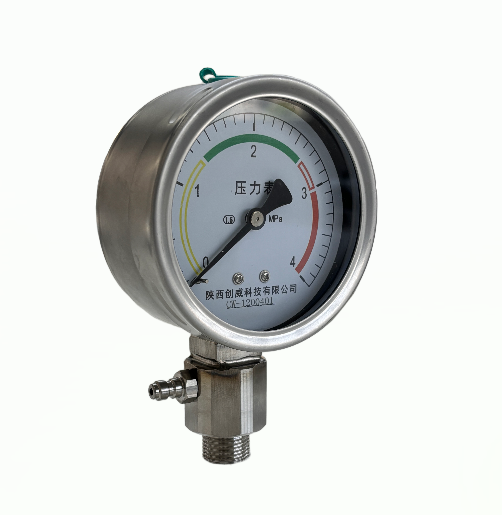

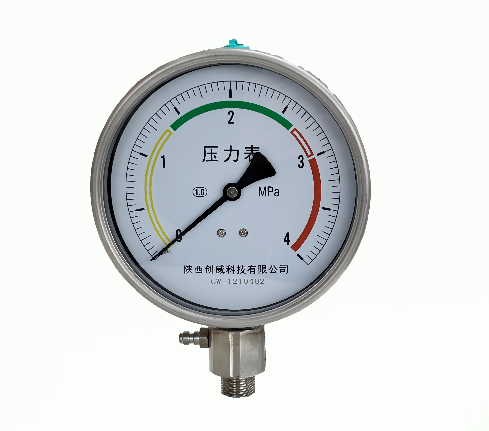

产品型号：Y100（表盘直径100mm）;Y150（表盘直径150mm）;

压力指标：（-0.1~0）MPa、（0~1.6）MPa、（0~2.5）MPa、（0~4）MPa、（0~6)MPa;

准确度等级：1.6级；

使用环境温湿度：（-40~70）℃，相对湿度不大于 80%；

测量介质：适用于气体、水、油类及对铜合金无腐蚀的介质；

标准依据： 符合 GB/T 1226-2017《一般压力表》；

符合规程：JJG 52-2013《弹性元件式一般压力表、压力真空表和真空表》。

3、性能优势

（1）不拆卸在线检定，避免停工与损伤；弹簧管式一般压力表从原理上改变了传统的离线送检模式，无需拆卸仪表。避免因拆卸导致的生产中断，减少反复拆装对仪表接口和管道密封处带来的磨损，实现不停产检定。

（2）操作安全可靠，降低作业风险；设备内置双阀隔离控制单元。检定时，先通过隔离阀将被检表与工艺管道隔离，再通过检测阀接入外部校准设备。按照“先隔离，后校准”的顺序操作，避免介质外漏，防止校准压力反向冲击工艺管道，从而降低检定作业的安全风险。

（3）检定流程高效快捷，大幅降低综合成本；传统的送检需要拆卸、运输、送检、取回、安装等多个环节，本产品将简化为现场直接操作，用手动压力泵和精密表通过快插接口接入即可完成全量程检定。提升工作效率。

（4)保障计量数据链的连续与可信；由于检定不再造成长时间的“计量真空”，企业可以更灵活地进行现场校准。使测点保持受控的状态，解决了传统模式下因临时封堵或替代仪表导致的生产数据不可信问题，满足了质量追溯体系的要求。

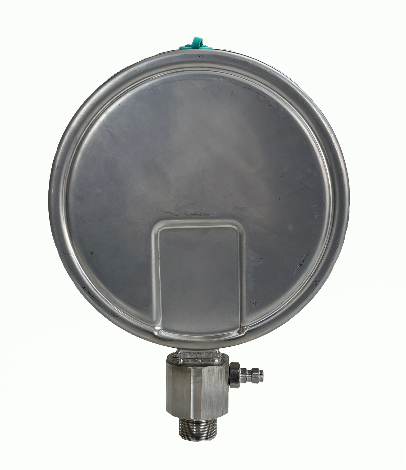

（5）结构紧凑，操作直观简便；将表头、阀门与快插接口集成为一体，结构紧凑。操作时只需使用扳手切换阀门状态，连接快插接头即可，对人员技能要求低，现场适用性较好。
