产品概述

高静压差压活塞式压力计专为在背景极高静压下，精确测量微小压差而设计，从根本上解决了传统差压仪表在高压环境中因“静压误差”导致的精度失真与溯源中断的核心难题。本产品通过独特的原理与结构设计，隔离了背景静压对测量系统的干扰，确保了差压信号的准确，从而为石油化工、能源电力、航空航天及国防军工等领域中，运行于高压核心系统的差压变送器、传感器及控制仪表，提供最高等级的可追溯检定与校准服务，是保障关键设施安全、高效与可靠运行的基石。

1、核心原理

基于流体静力平衡和帕斯卡原理，利用两套独立且性能一致的活塞式压力计系统，通过精密的压力发生与平衡调节，实现在背景极高静压下，对微小压差进行基准级测量。

两套活塞在相同的静压下建立初始平衡，确保了背景压力的影响被对称抵消。

差压值并非直接测量，而是通过在其中一个活塞（HP端）上加载经过精确标定的差压砝码来定义的。通过微调调压器，使活塞系统重新达到悬浮平衡状态，此时砝码产生的重力即对应所施加的、与静压无关的精确差压值。，即为差压值等于高压端活塞的压力值减去低压端活塞的压力值。

2.适用场景

为实验室、国家级计量机构的标准压力仪器，满足量值传递与校准需求。

为航空航天装备在极端压力与振动环境下，提供可靠性、安全性和性能的苛刻计量要求。

 为高端制造与前沿科研提供复杂、高压环境下提供可追溯基准数据，支撑工艺革新。

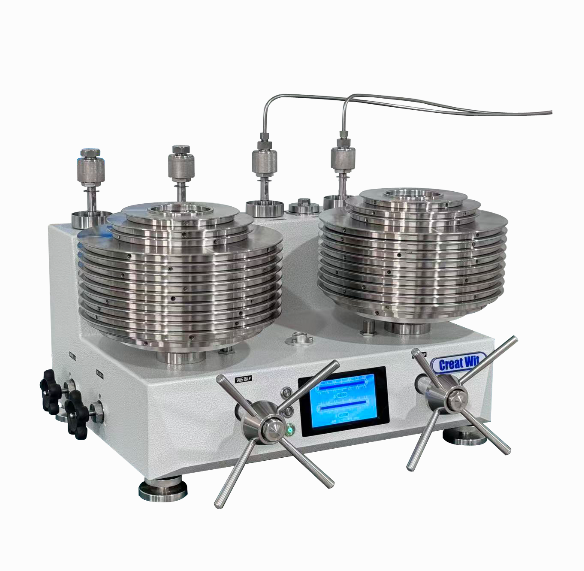

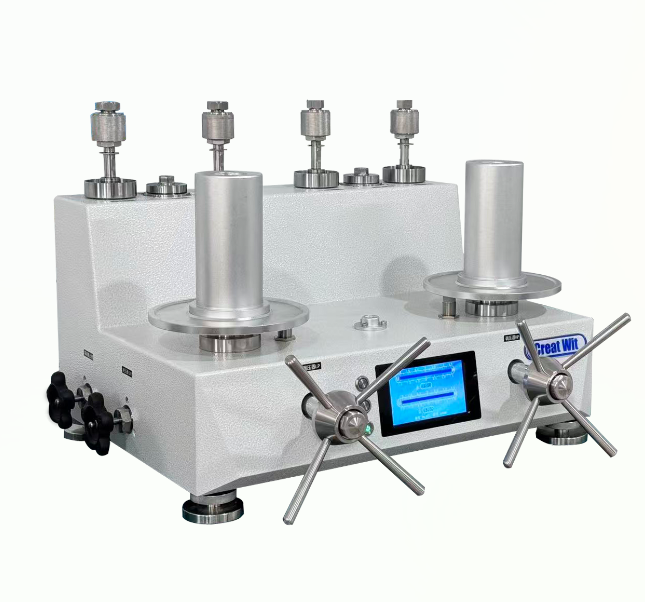

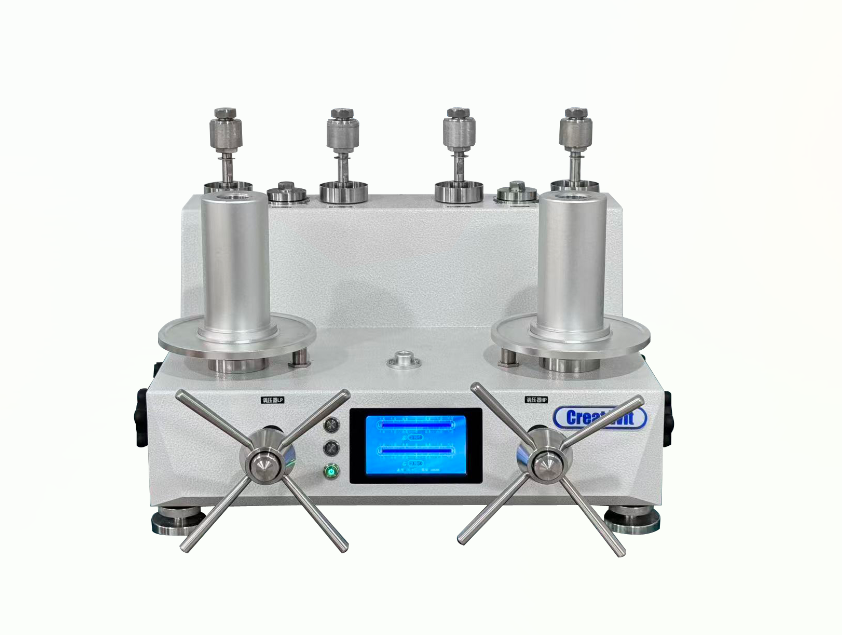

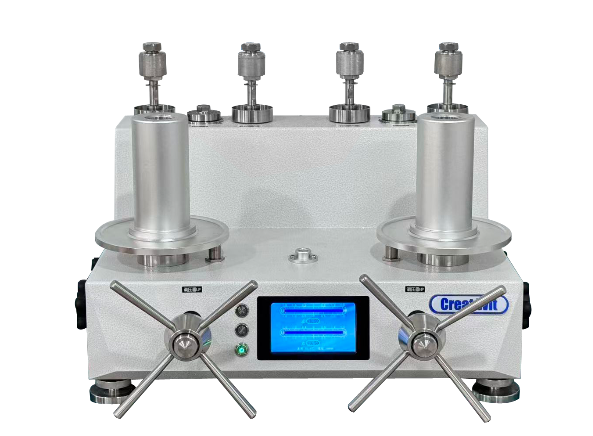

3.组成及外观

由活塞系统、专用砝码、压力校准器组成，另外需配有气源（高纯氮气或大功率空气压缩机）、高压气体增压泵。

性能优势

活塞系统采用最新防断杆结构与无磁不锈钢砝码，抗磨损、抗污染，确保其长期稳定性。

相互独立的砝码加载与压力加压系统，有效隔离背景静压对差压的测量干扰，避免多种误差耦合，实现在复杂高压环境下的精准测量。

可外接扩展，支持同时连接校准多支被检仪表，极大提升批量化检定工作效率。

活塞位移传感器与液晶显示屏实时显示活塞悬浮状态（目标位置±1.5mm），将平衡判断转化为直观的数据，确保测量的一致性与可靠性。

气体增压器，通过驱动气源压力和驱动气流量控制，输出压力范围覆盖（0.6~60）MPa。

①可用户自定义输入校准点数，校准点压力值；

②自动加压系统：只需点击按钮继续即可完成自动加压；

③正反行程校准自动切换。

技术指标

订购指南、服务支持与附件

1、订购指南

气源可选配电动气源，或用户自行准备高纯氮气或干燥洁净的空气气源，生产型企业建议使用干燥、洁净的空气做为气源，10MPa以内选择使用高纯氮气。

2、服务支持

售后保障；1年质保，24小时内响应。

技术支持；提供操作视频、远程诊断服务。

2、附件
