一、产品简介

组塔施工因其施工难度高、工作量巨大、存在危险因素多的原因,目前国内的主流组塔施工依然是各种形式的抱杆设备。为了解决高空作业安全监管问题，实时监控铁塔组立过程、确保悬浮抱杆组塔安全施工，铁塔组立过程中抱杆吊重的实时监测和铁塔倾角的倾斜度是该施工方法最关键的安全控制因素，因此各塔段的最大吊重允许值和最大抱杆倾角值，是作为监控安全风险主要监控参数和监控手段。

内悬浮抱杆监测监控系统在铁塔组立施工过程中通过传感器精准控制每个吊重重量、随时调整抱杆角度和监测倾斜角度，保障各部件受力都不超过设定报警值。从而保证抱杆组塔中铁塔组立施工安全有序的进行，扩展管理手段、提高监测设备的精度及范围，降低安全风险和可靠性。创威内悬浮抱杆测力监控系统，由4只上拉线测力传感器(80KN)、4 只承托绳测力传感器 (100KN)、1只起吊载荷传感器(80KN)，支持传感器数量、功能的定制化服务。

二、主要技术参数

1、测力传感器(9只)

量程:8000-10000Kg(根据实际需要确定):

分度值:1Kg:

精度:0.5%~1%F.S;

采样速率:每秒 10 次;

安全系数:2.5 倍:报警:上限报警，指示灯闪烁:

通讯:2.4GHz无线通讯，通讯距离开阔地大于150米:防护:IP67:

供电:内置锂电池，充满后可连续工作 200 小时以上;

开关机控制:用磁吸开关的磁铁接触进行开机或关机:待机状态按遥控器开机按钮开机:工作状态按遥控器或数据接收器传感器关机按钮关机。倾角传感器(1 只)

量程:X、Y 向各士90°。

分度值:0.01°:

报警:X、Y每向设报警，指示灯闪烁;

通讯:2.4GHz无线通讯，通讯距离开阔地大于150米:防护:IP67:

供电:内置锂电池，充满后可连续工作200 小时以上;

开关机控制:用磁吸开关的磁铁接触进行开机或关机;待机状态按遥控器开机按钮开机;工作状态按遥控器或数据接收器传感器关机按钮关机;

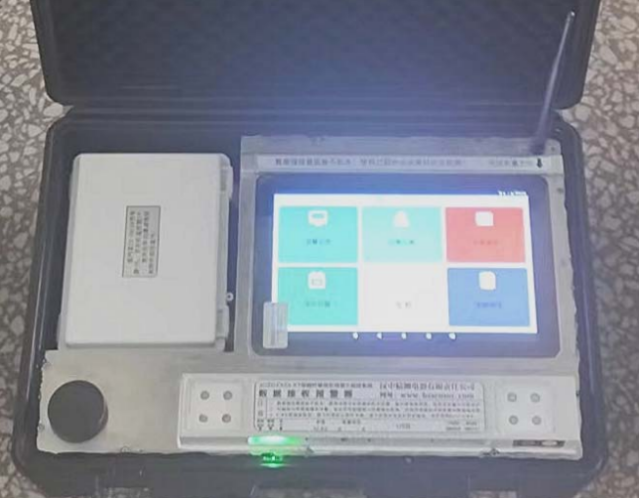

3、数据接收器(1 件)

显示:10.1 时彩色触摸屏，分辨率1280x720:

操作:电容式触摸屏，完成按键操作及传感器报警参数设置:

报警:报警时报警指示灯闪烁、喇叭发出报警提示音:通讯:2.4GHz无线通讯，通讯距离开阔地大于150米;供电:内置锂电池，充满后可连续工作 16小时以上;记录:以文本文件格式将传感器测量数据存储在磁盘中:USB:通过USB接口与U盘或者电脑连接传输数据或者升级系统:
