概述：

       微压活塞式压力计通过超轻量化活塞系统设计、活塞系统材料创新、集成化微压发生与控制系统等关键技术突破，实现了高精度、高稳定性的微压测量，一台主机可配置多个不同量程的活塞，一机多用，是替代同类进口仪器的理想产品。

1、核心技术与原理

      活塞式压力计基于流体静力平衡原理，通过活塞有效面积与砝码重力平衡实现高精度压力测量。

2、适用场景

     可作为实验室、国家级计量机构的标准压力仪器，满足量值传递与校准需求。

     也用作石油化工、航空航天、核电能源、半导体制造等领域的禁油环境压力检测。

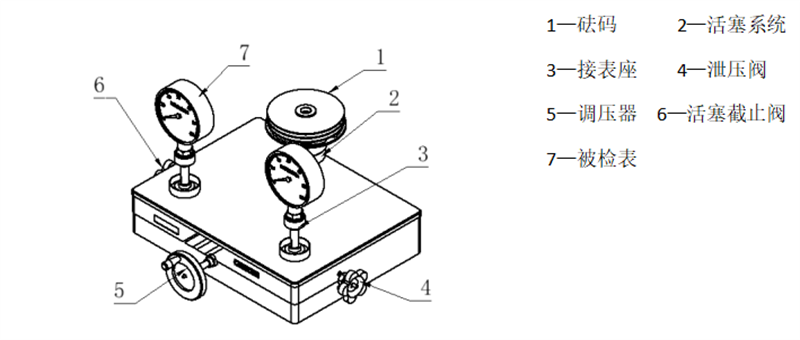

产品构成：

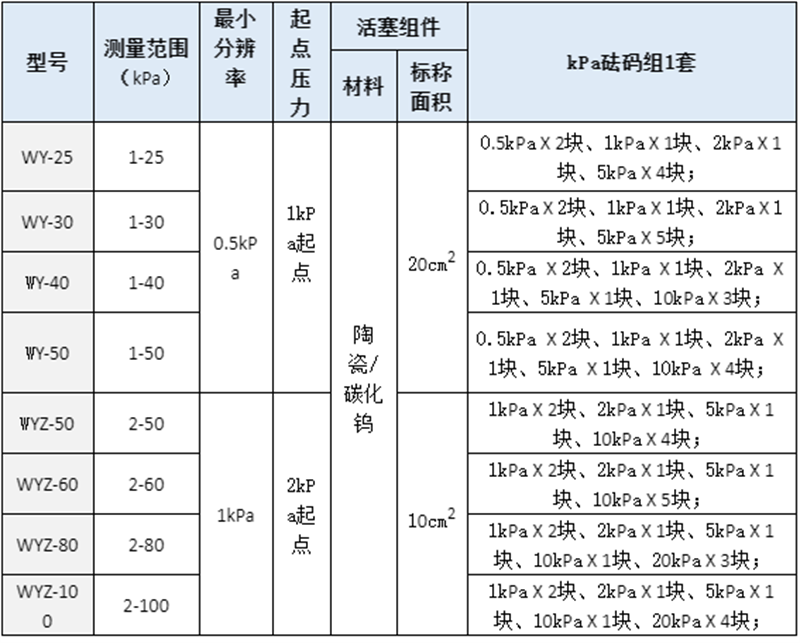

技术指标：

• 产品型号及测量范围

• 型号：WY-25、WY-100、WY-160；

• 测量范围：（5-25）kPa、（1-25）kPa、（2-100）kPa、（5-160）kPa；



• 项目	小量程	中量程	大量程
  压力介质	高纯氮气或干燥洁净气体
  型号	WY-25	WY-100	WY-160
  量程	(5-25)kPa	(2~100)kPa	(5~160)kPa
  名义面积 （注：国标要求）	20 cm2	10 cm2	5cm2
  最小分辨率	0.5kPa
  精度等级	0.005级、0.01级、0.02级、0.05级

• 准确度等级：0.005级、0.01级、0.02级、0.05级；

• 功能：检定微压压力变送器、压力传感器、微压膜片压力表、数字压力计等

• 工作介质：干燥纯净空气

• 活塞材质：活塞杆采用陶瓷，活塞缸采用碳化钨

• 砝码材质：无磁不锈钢

• 外形尺寸：520mm X 450mm X 300mm

技术特点：

采用中空结构的活塞杆以及带大扇形孔的轻质托盘，极大降低了活塞部件的整体质量，攻克了传统活塞因自重过大的难题。

模块化设计，活塞组件可独立送检，无需携带主机，降低维护成本。

活塞杆与活塞缸采用高性能陶瓷材料，具有高硬度、低密度、耐腐蚀及低膨胀系数等特性，确保系统的长期稳定性。

内置大腔体微压发生器，以干燥洁净的空气为工作介质，实现0.1Pa的压力调节细度，使压力制平稳精准。

采用Al-Mg防锈型铝合金表面进行阳极氧化处理，质感细腻，强度高。接有指针压力表可直观限制预压值。

工作条件：

• 环境温度：（20±1）℃

• 相对湿度：40%~80%的恒温室
