关于《液体活塞式压力计》2023年版新规程的变化,你想知道的都在这里!

发布时间:2023-01-13

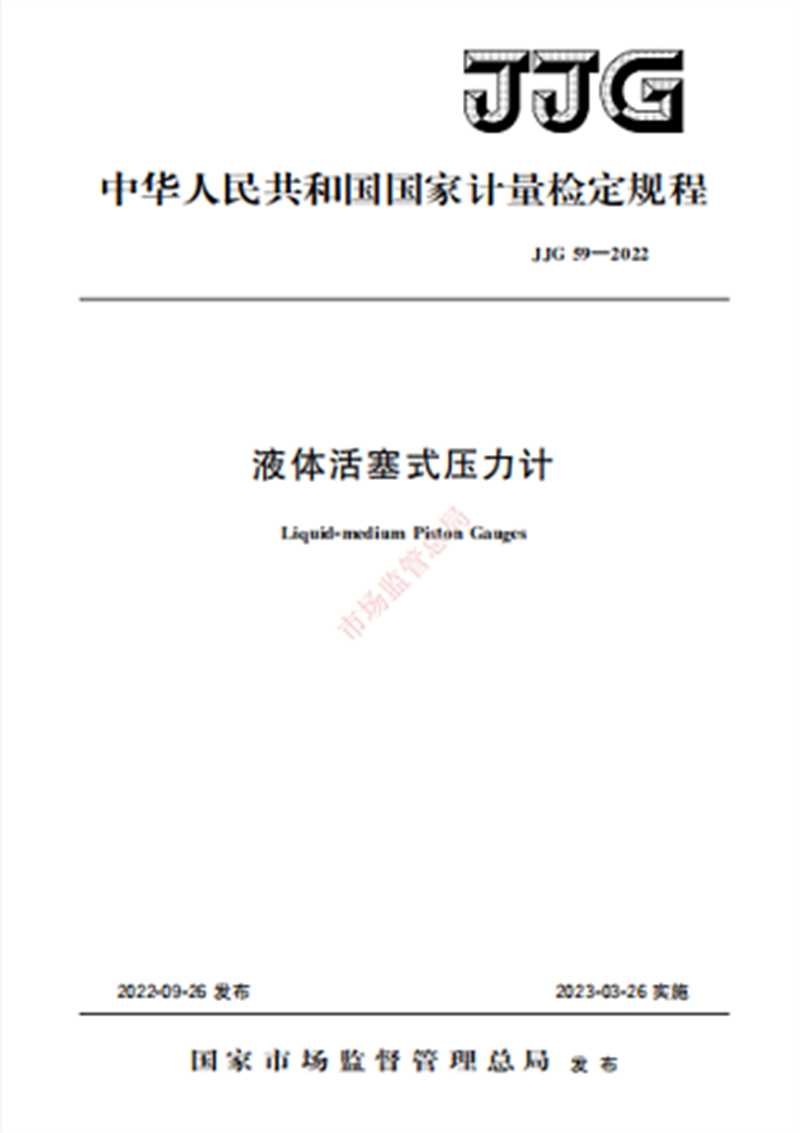

2022年9月27日,国家市场监督管理总局发布了公告,批准了《液体活塞式压力计检定规程》等24项国家计量技术规范,其中《液体活塞式压力计检定规程》(JJG 59—2022)(以下简称新规程)引起了很多压力计量人的关注,现将与2007版规程变更的内容整理如下,以供同仁参考!

新规程变更内容较多,满满都是干货,记得点赞、收藏、在看三连,行业速递抢先一览!

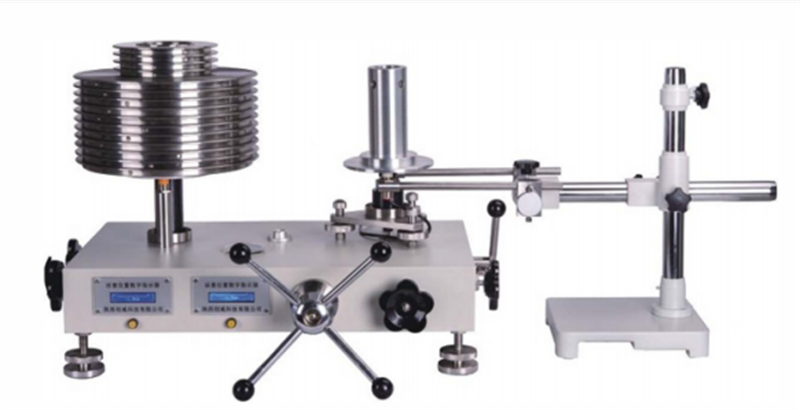

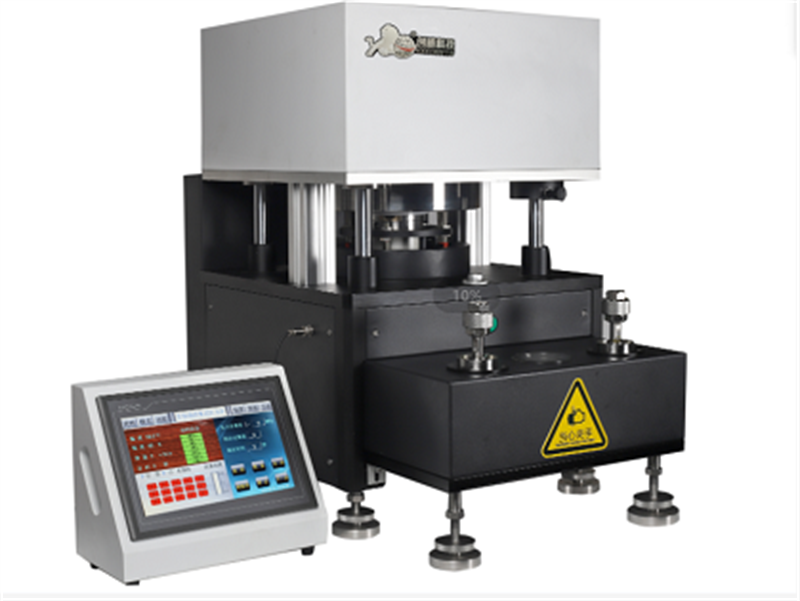

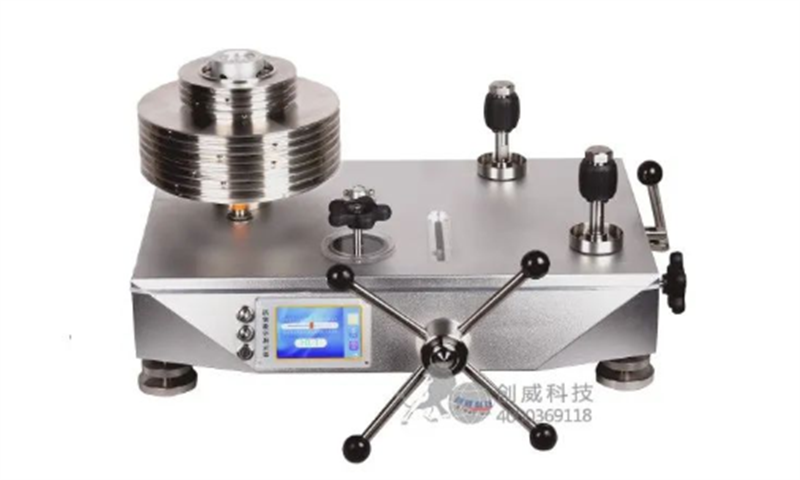

所测液体活塞式压力计范围界定:工作介质为癸二酸二(2-乙基己基)酯或变压器油与航空煤油的混合油,活塞系统压力形变系数为常数。

  • 活塞有效面积:在活塞式压力计正常工作的状态下,活塞所受竖直向下的力与活塞底部的压力之比。在压力量值复现或溯源时确定其量值(在本规程和压力计量领域,压力指物理学中的压强)。

  • 零压活塞有效面积(A0):在参考温度(20℃)下,活塞有效面积在零压力下的极限。

  • 在测量压力p和参考温度(20℃)下,压力计的活塞有效面积,通常用Ap表示。

  • 压力形变系数:描述活塞有效面积Ap随测量压力p线性变化的参数,即单位压力变化对应的Ap的相对变化量(用λ表示;单位:MPa-1或Pa-1)

计量单位
  • 压力计使用的法定计量单位为Pa、kPa、MPa等。

对测量范围和准确度等级的规定

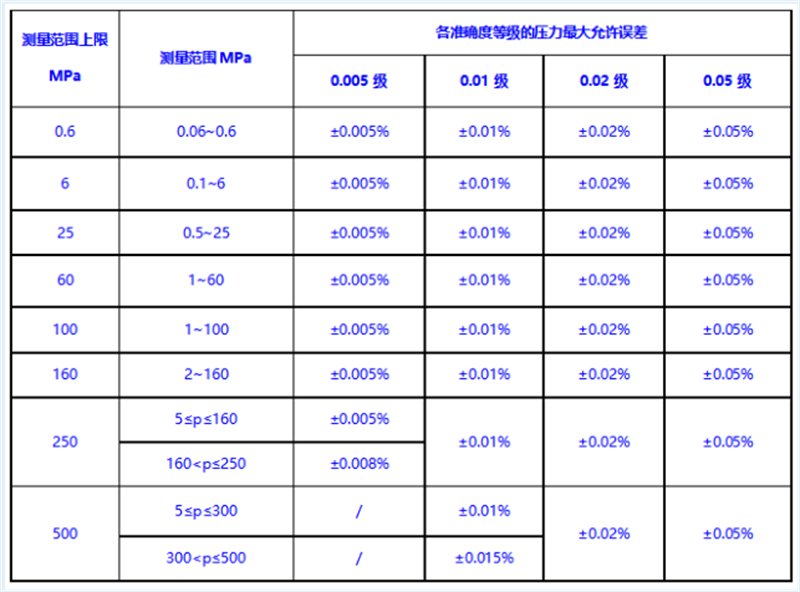

重新规定测量范围和准确度等级,将高压活塞压力计的最大允许误差分段。

对活塞有效面积检定结果限定的规定

以活塞有效面积的实验标准差和线性回归标准差来限定有效面积的检定结果。

  • 测量范围上限为0.6MPa和6MPa的压力计,活塞有效面积的实验标准差应符合表2的规定;

  • 测量范围上限为25MPa及以上的压力计,活塞有效面积的线性回归标准差应符合表2的规定。

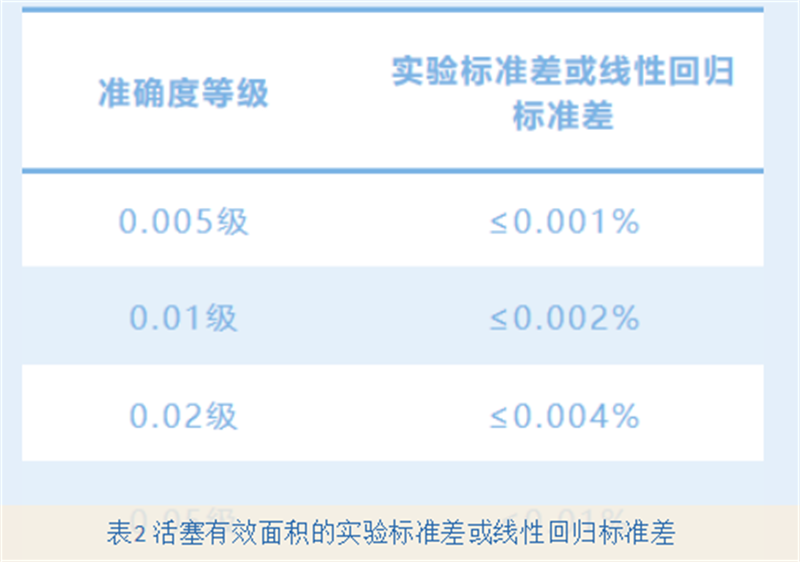

表2 活塞有效面积的实验标准差或线性回归标准差

对压力形变系数的检定规定

  • 对于测量范围上限为0.6MPa和6MPa的压力计,Ap=A0,不需要实测压力形变系数。

  • 测量范围上限为25MPa及以上的压力计,应在有效面积检定后计算被检压力计的压力形变系数。

对专用砝码的规定

对专用砝码质量部分的描述进行了完善;调整了0.01级活塞压力计专用砝码质量的要求;对平衡用小砝码的要求做出了规定。

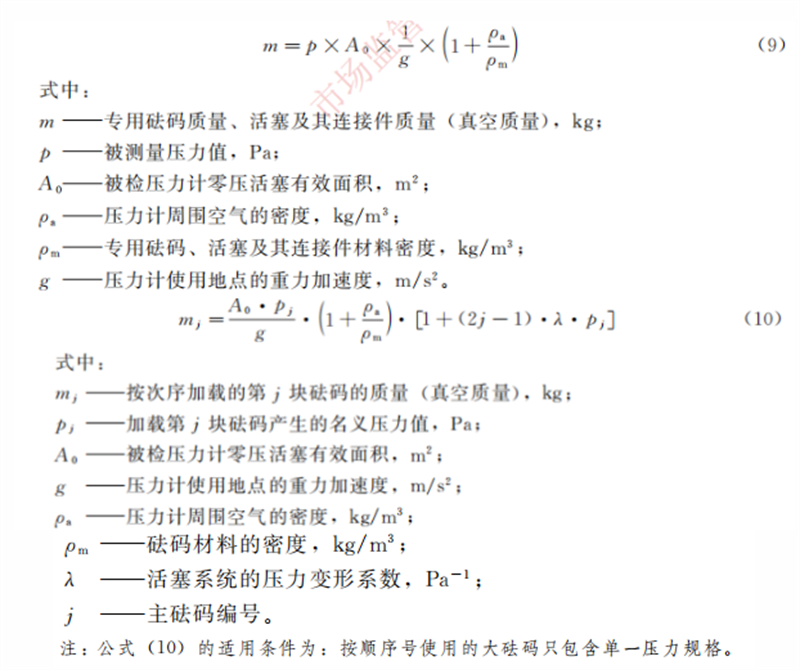

  • 调整的内容:测量范围上限为25MPa及以上的压力计,若配套的专用砝码是标称压力值的,则按顺序号使用的大砝码质量按公式(10)计算,活塞及其连接零件和不按顺序使用的砝码质量按公式(9)计算。


  • 增加的内容:检定时须明确砝码的真空中质量与折算质量,如果无法得到专用砝码(包括活塞及连接件)的密度和真空中质量,公式2、3、6、7、9、10(公式略)中的质量和密度可分别用折算质量和“约定密度”8000kg/m³代替。

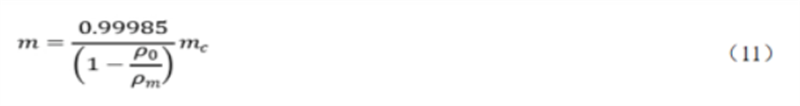

注:折算质量值mc与真空中质量值m的关系式见公式(11):


  • 2007版规程规定的0.01级专用砝码质量最大允许误差为±0.003%,新规程变更为±0.002%。(2022版中对活塞及其连接件质量作了和专用砝码质量最大允许误差同样的规定,2007版中只有专用砝码质量要求。

  • 2022年版规程对平衡用小砝码的要求细化为F1等级、F2等级或M1等级克组、毫克组,2007版为克组、毫克组。

对活塞转动延续时间检定的规定

检定活塞转动延续时间时,应该使用与压力计实际使用情况一致的砝码,不能使用特制的砝码。

  • 在制造厂注明的测量范围下限压力进行检定。

  • 在活塞上加放能产生相应压力的专用砝码,该砝码应与实际使用情况一致,不能使用特制的砝码进行转动延续时间的检定。用校验器造压使活塞处于工作位置,并以(20±1) r/10 s的转动速度顺时针方向转动,进行活塞转动延续时间的检定。活塞转动延续时间检定3次,取其平均值。

对活塞下降速度的规定

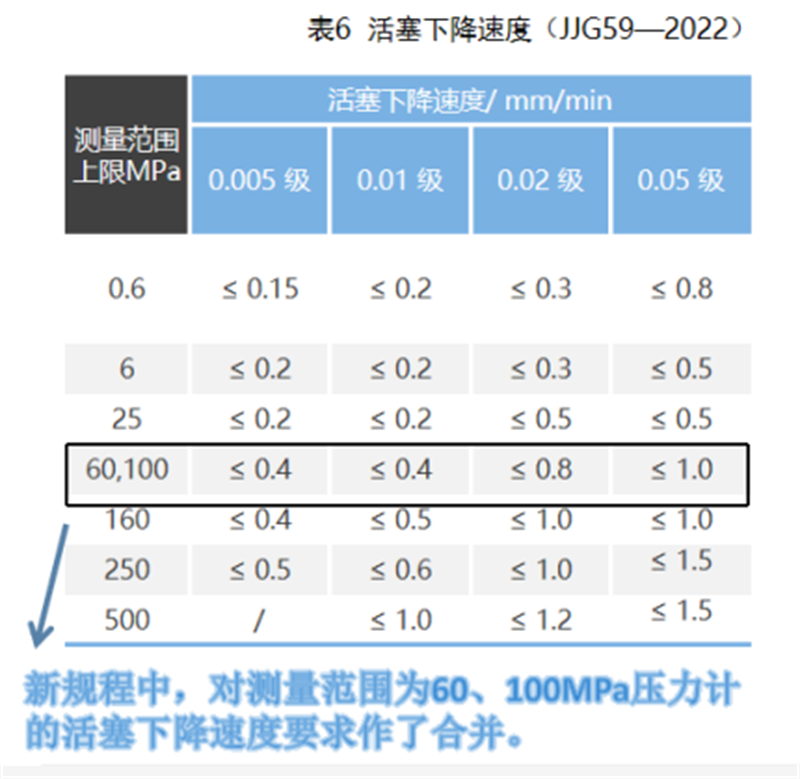

活塞下降速度的要求不区分“新制造”与“使用中”,作统一规定并进行相应调整。

对鉴别阈检定的规定

将鉴别阈的检定更改为在起始平衡点进行,相应调整鉴别阈的允许值。
  • 鉴别阈检定在检定活塞有效面积过程中,起始平衡点进行。

  • 当压力平衡后,在被检压力计上加放的能破坏两活塞平衡的最小砝码,该砝码质量值为该压力计的鉴别阈。

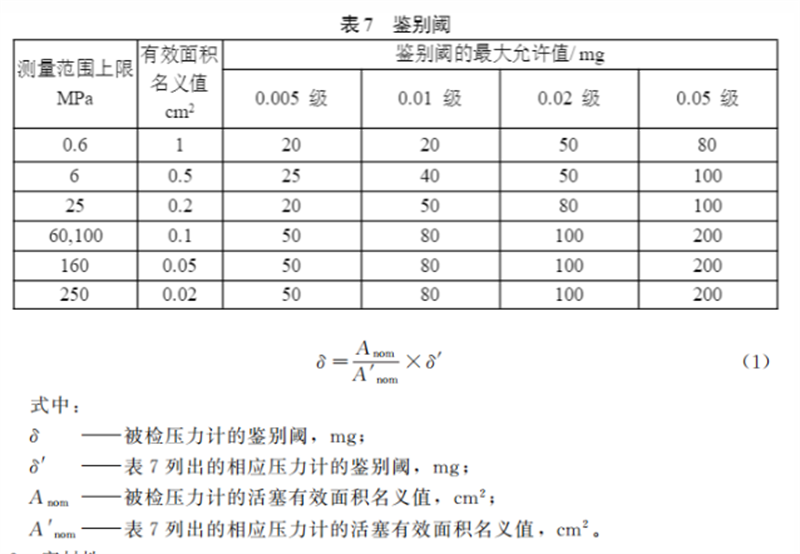

  • 压力计的鉴别阈应不超过表7的规定,压力计的有效面积名义值与表7不同的,根据公式(1)计算其鉴别阈的最大允许值。


新规程对活塞有效面积检定的规定

活塞有效面积的检定优先使用起始平衡法,给出了起始平衡法的计算公式,规定了起始平衡点;把直接平衡法作为附录供需要者使用(附录B)

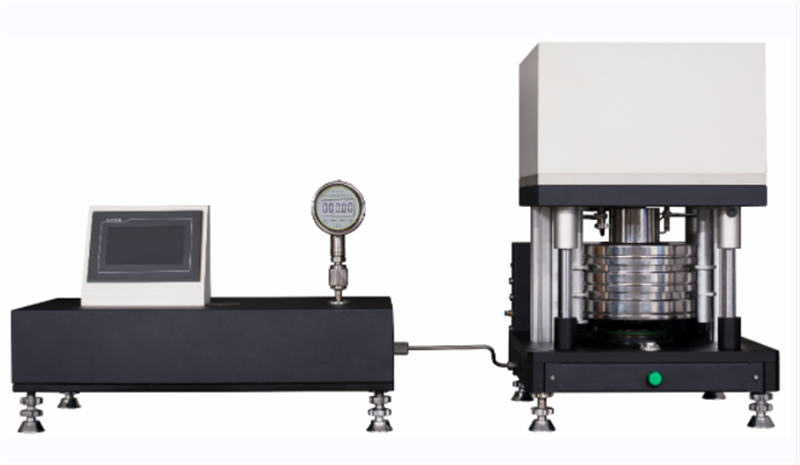

检定压力计的活塞有效面积,一般采用起始平衡法。将被检压力计活塞系统和标准压力计活塞系统安装在同一校验器上(或者将标准压力计与被检压力计通过管路连接起来),通过调整使活塞垂直。

1.规定起始平衡点。

确定起始平衡点,起始平衡点压力值p0根据检定的压力上限。

2.起始平衡法的计算公式(略)

对活塞有效面积周期变化的规定

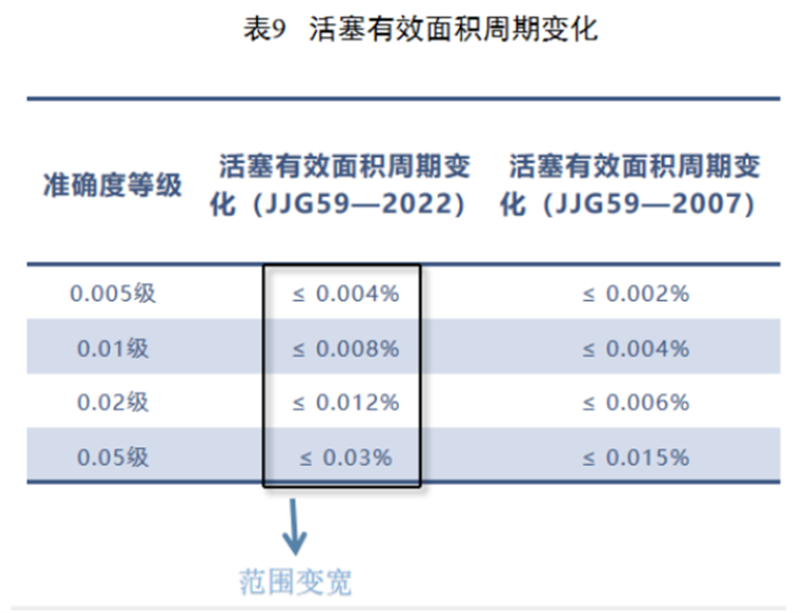

活塞有效面积周期变化要求对被检压力计零压活塞有效面积A0和测量范围上限的活塞有效面积Ap,max进行检查,放宽了周期变化的要求。
  • 应分别计算被检压力计零压活塞有效面积A0和测量范围上限活塞有效面积Ap,max的周期变化。

  • 放宽了周期变化的要求,见表9。

对重力加速度实测的规定

在附录E中提出,使用0.005级和0.01级压力计的单位,应进行重力加速度实地测量,使用其他准确度等级压力计的单位,可根据情况选择实地测量或参考使用表格列出的重力加速度值或用公式E-1近似计算重力加速度。

对产品标记及其他规定

标记添加

活塞或其连接件与活塞筒上均应标有唯一性编号及能指示活塞系统安装方向的标记。
承重盘和专用砝码上应标有产品编号、标称压力值或标称质量值,标称值相同的专用砝码上还应标有顺序编号。

新制造的压力计,活塞及其连接件(和/或承重盘)的平均密度、每块专用砝码的密度应由制造厂在出厂证书中给出。

  • 关于活塞式压力计活塞转动延续时间的规定:将60、100、160MPa测量范围下限的专用砝码外径范围从≤290mm调整为≤260mm;将250、500MPa测量范围下限的专用砝码外径范围从≤340mm调整为≤290mm。

  • 压力计的检定项目中,承重盘和专用砝码由原来的使用中可不检定调整为应检定;活塞有效面积、活塞及其连接件质量和专用砝码质量、鉴别阈由原来的使用中应检定变更为可不检定。

  • 关于检定用主标准器,规定了0.005级的压力计由国家压力基准检定。0.01级和0.02级的压力计由0.005级压力计检定,0.05级的压力计由0.02级或更高等级的压力计检定。

  • 对0.01级及以下等级压力计检定可选用的主标准器的测量范围上限进行了调整。

  • 对工作介质的规定。测量范围上限为25 MPa及以上的压力计使用癸二酸二(2-乙基己基)酯,测量范围上限为0.6 MPa和6 MPa的压力计,使用变压器油与航空煤油的混合油。

  • 将0.005级活塞式压力计检定环境温度从(20±0.2) ℃变更为(20±0.5) ℃。

  • 附录添加了《通过线性回归方法计算活塞有效面积A0和压力形变系数λ》《活塞有效面积检定的直接平衡法》相关内容,对《活塞式压力计检定记录格式》《检定证书/检定结果通知书内页信息及格式》部分内容作了调整。
