CWY1006便携式全自动压力校验台

产品介绍

CWY便携式全自动压力校验台包含压力发生、压力测量、电信号测量及HART通讯功能，适用于检定压力变送器、压力开关（压力控制器）、压力指示表等。

CWY型系列便携式全自动压力校验台可以内置HART功能，替代HART手操器，设置或校准HART变送器量程，强制HART变送器的输出电流在固定数值上（如20mA、12mA、4mA），设置线性或开方功能、可以对变送器的压力传感器进行HART清零等。使用比HART手操器更方便。

CWY型便携式全自动压力校验台内置压力源；内置充电锂电池；内置压力模块；内置HART功能；重量轻，便于携带；交直流两用；自动保存检定结果，检定结果可以从U盘导出。

技术特点

1) 准确度、分辨率：

   ◆ 压力范围：（-100～2500）kPa，准确度等级：±0.02级或±0.05级。显示分辨率：5位。

   ◆ 压力范围：（0～60）MPa，准确度等级：0.02%F·S级或0.05%F·S级。显示分辨率：5位。

   ◆ 12种压力单位可选：（Pa、kPa、 MPa、psi、bar、mbar、inH2O、mmH2O、inHg、mmHg、kgf/cm2、atm等）。

   ◆ 电流测量范围：（0～22）mA, 准确度：0.02级或0.05级。

   ◆ 电压测量范围：（0～5.5）V, 准确度：0.05级。

   ◆ 电阻测量范围：（0～22）Ω，准确度：1级。

2) 控制性能：

   ◆ 压力控制稳定性:<0.025%F.S。

   ◆ 超调量：小于量程的0.1%。

   ◆ 控制响应时间：小于60秒。

功能特点

1、 能全自动检定压力变送器、压力开关、压力指示表。

2、 压力变送器检定：

   ◆ 标准检定点：量程的0%、25%、50%、75%、100%，自动回程。自定义检定点：任意压力值；

   ◆ 新增（条形码扫描功能）：只需初次输入，后期检测时只需扫描条形码即可自动读取被捡设备的相应参数、条件；

   ◆ 检定点默认稳压时间：20秒，在（10～240）秒间可任意设定；

   ◆ 自动检定全程时间（9点）：5分钟左右；

   ◆ 内置HART协议，可作为一个智能变送器的手操器；

3、 压力开关检定：能全自动检测出压力开关的动作值和复归值，并可检测压力开关的接触电阻。

4、 安全保护：过压、过压传感器故障等保护。

5、 回路电源：DC24V/30mA，如果误接入标准表，不会损坏标准表。

6、 压力接口：M20*1.5内螺纹快速接头。

7、 电流/电压接口：ф4的标准香蕉形插头。

8、 使用温度：水介质（5～50）℃，其它介质（-5～50）℃。

9、 型号齐全,可以选择内置压力模块、外置压力模块、台式或便携式。压力模块能覆盖全量程，中间不断档。

10、 选内置压力模块时，压力模块可以自动切换，不会过压损坏。内置模块终身免费保修。

11、 可进行双通道校验，可以同时校验两台现场仪表。

12、 支持被校仪表信息管理、校准过程参数设定、校准过程自动执行、数据自动分析、超差点自动标记、校准结果快速存储，可下载任务、上传数据。

13、 具有过滤防堵排污系统，液压台采用内孔φ6mm的不锈钢管，现场仪表带来的杂质或污垢可以方便从排污空排出，在被校表接口上即使放入细沙，也不会损坏设置。气压台标准配置气液分离器，防止被校表中的液体进入校验台。

14、 采用智能稳压器，完全按中国的压力检定规程进行设计，上行程时，从下到上向检定点逼近，下行程时，从上到下向检定点逼近，不过调。

15、 以全自动压力校验台取得型式批准，可以全自动压力校验台建标，其它厂家只能以数字压力计建标。

16、 具有完整保护功能，过压保护（如果超过量程的110%则会发出报警）、过流保护(当变送器电流超过22mA时)、泄漏、传感器故障等报警。当发生过压、过流、传感器故障时停止加压。

17、 7寸真彩大液晶触摸屏，操作界面美观大方。

18、 外形尺寸：215（高）*280（深）*320（宽）mm。

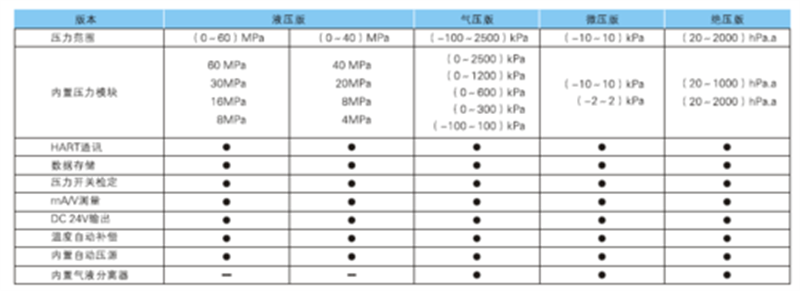

参考选型

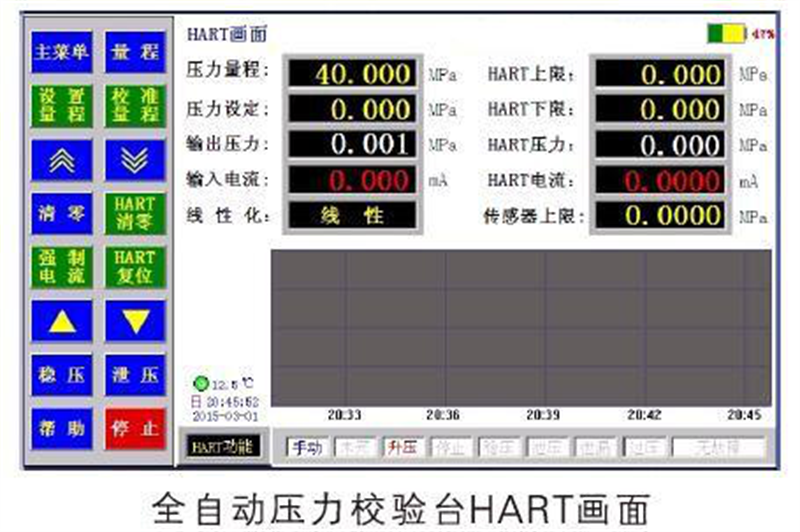

HART通讯

支持校准HART智能型仪表，操作画面如下图

Ø 全自动检定：

1、 全自动检定压力变送器，自动记录检定结果，自动打印检定报告；

2、 全自动检定压力开关，自动捕获上切换值和下切换值，自动记录检定结果，自动打印检定报告；

3、 全自动检定压力指示表，自动计算误差，自动记录检定结果，自动打印检定报告。

Ø 丰富的任务管理功能：

  支持被校仪表信息管理、校准过程参数设定、校准过程自动执行、数据自动分析、超差点自动标记、校准结果速存储，可下载任务、上传数据。

Ø 使用方便：

   ◆ 友好的用户界面，可以显示曲线。

   ◆ 在触摸屏上可以看到使用说明。

   ◆ 自动检漏，具有泄漏报警功能。

   ◆ 电池电量不足时，可以使用交流适配器。

供方提供的技术文件

1、设备使用说明书；

2、产品合格证；

3、出厂检验报告；

4、每台设备均出具：中国计量科学研究院或省市级计量研究院《检定证书》；

售后服务承诺

1、整机质保三年，內置模块終身免费质保（认为因素除外）

2、设备维护：免费上门调试安装，培训。

3、用户遇到使用及技术问题，电话咨询不能解决的，卖方应在接到通知3小时内给予答复，24小时内到达现场，一般故障48小时内解决，确保产品正常工作；无法在48小时内解决的，应在4个工作日内解决问题，使用户能够正常使用。
