弹簧指针压力表标准配置方案

依据《JJG 52-2013弹性元件式一般压力表、压力真空表和真空表》,标准器允许误差绝对值应不大于被检压力表允许误差绝对值的1/4。 可供选择的标准器有: a.弹性元件式精密压...

在线订购

       依据《JJG 52-2013 弹性元件式一般压力表、压力真空表和真空表》,标准器允许误差绝对值应不大于被检压力表允许误差绝对值的1/4。

可供选择的标准器有:

a.弹性元件式精密压力表和真空表;

b.活塞式压力计;

c.双活塞式压力真空计;

d.标准液体压力计;

e.补偿式微压计;

f.0.05级及以上数字压力计(年稳定性合格的);

g.其他符合要求的标准器。

可以选择的标准器那么多,怎么办?

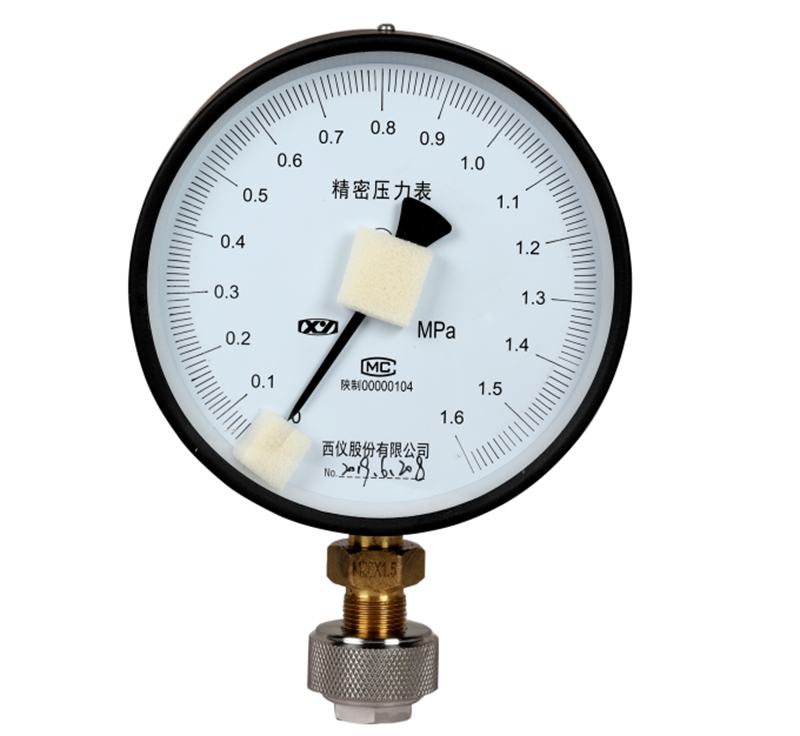

弹性元件式精密压力表和真空表:

我们看看选择0.4级精密压力表做标准表,怎样能满足使用?

比如:(0-60)MPa以内被检指针表,

根据规程的这句话:

标准器允许误差绝对值应不大于被检压力表允许误差绝对值的1/4

※(0-60)MPa 2.5级的普通压力表,允许误差如何计算?

量程*等级/100=允许误差

允许误差为60*2.5/100=1.5MPa

被检压力表允许误差绝对值的1/4是多少?

1.5/4=0.375MPa

※(0-40)MPa 2.5级的普通压力表

允许误差为40*2.5/100=1MPa

被检压力表允许误差绝对值的1/4是多少?

1/4=0.25MPa

※(0-25) MPa 2.5级的普通压力表

允许误差为25*2.5/100=0.625MPa

被检压力表允许误差绝对值的1/4是多少?

0.625/4=0.15625MPa

标准器允许误差绝对值应不大于被检压力表允许误差绝对值的1/4

就是小于等于0.375,

(0-60)MPa 0.4级精密压力表的允许误差为60*0.4/100=0.24

∵ 0.24<0.375

(0-60)MPa 0.4级精密压力表可以检定0~60MPa 2.5级的普通压力表。

∵0.24<0.25

(0-60)MPa 0.4级精密压力表可以检定0~40MPa 2.5级的普通压力表

∵0.24>0.15625

(0-60)MPa 0.4级精密压力表不可以检定(0-25)MPa2.5级的普通压力表。

结合以上,依据原则选用检定所用的标准表,或者判定所选标准表是否满足检定要求。

除此之外,做好油介质和禁油要求的区分,选用合适对应压力范围的压力源即可开展工作。

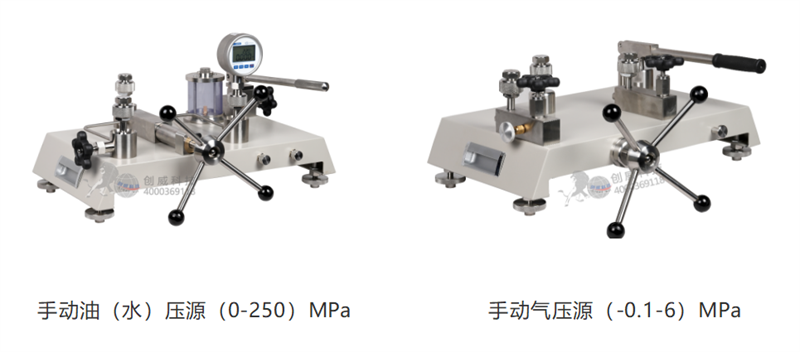

台式压力源:

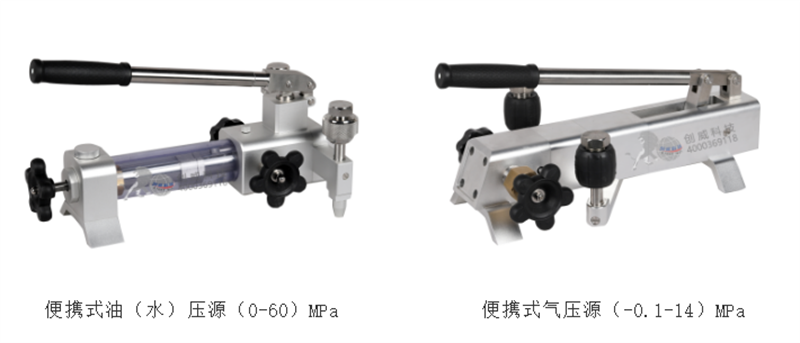

便携式压力源:

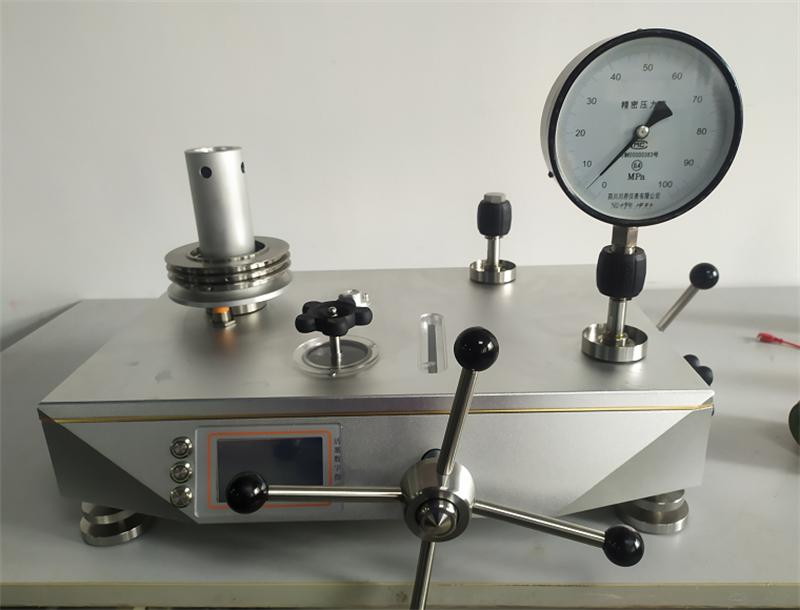

活塞式压力计标准:


活塞基础精度为0.05级,完全满足检定普通压力表,选择对应的常规量程就行:

(0.04-0.6)MPa、(0.1-6)MPa、(0.5-25)MPa、(1.-60)MPa、(2-100)MPa

小压力范围在气体活塞或双活塞式压力计选用对应的压力范围即可。

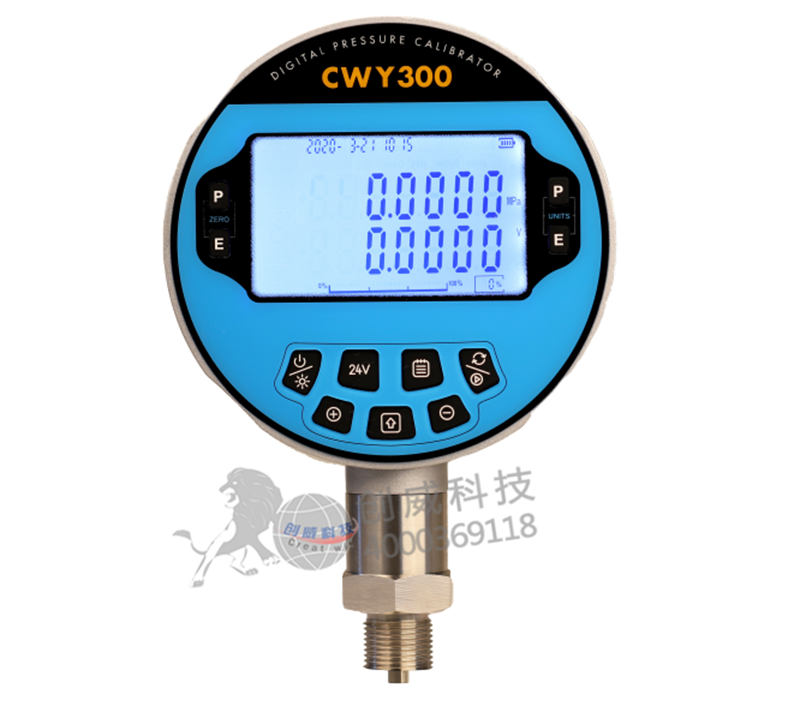

0.05级及以上数字压力计(年稳定性合格的):


也就是说你想用数字压力计做标准器,必须是0.05级或者更高级别的,且第二次送检保证其年稳定性合格方可继续使用.

同样根据标准器允许误差绝对值应不大于被检压力表允许误差绝对值的1/4,选用对应压力范围和精度等级的标准数字压力表,另外配用相应的压力源。





以上为弹簧压力表的检定方案,根据用户需求和预算程度,还可选用其他标准方案的设备。
