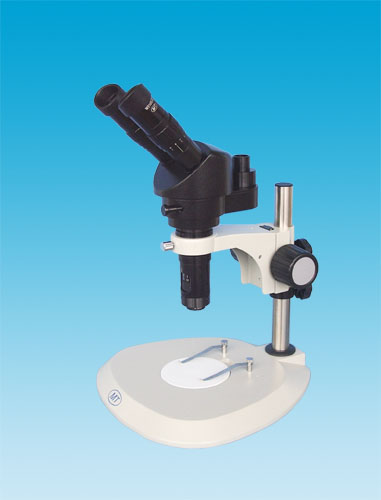

MZDH15100系列高倍率正像连续变倍单筒视频显微镜 主要技术规格： ●  超高倍率， 标准目视总放大倍率15X~100X，1.5X~10X连续变倍镜体，WF10X/22平场目镜，工作距离82mm ●  同时进行目视与视频观察，观察像与被观察物方位一致，成正像，选购相应接头，可接CCD(CMOS)摄像头，数码相机，胶卷相机 ●  长寿命，环保型各种波长（白、紫、红、蓝、黄、绿）超强LED同轴照明（适用于MZDH15100BTC） ●  双目镜筒倾斜45° ●  双目视度调节±6屈光度 ●  瞳距调节范围53~75mm ●  调焦范围：手轮调焦50mm，圆立柱高242mm ●  支架与主机配合尺寸Φ45mm ●  WF10X、WF15X、WF20X、WF30X四种倍率目镜及0.5X、0.75X、1X、2X、5X附加物镜可配

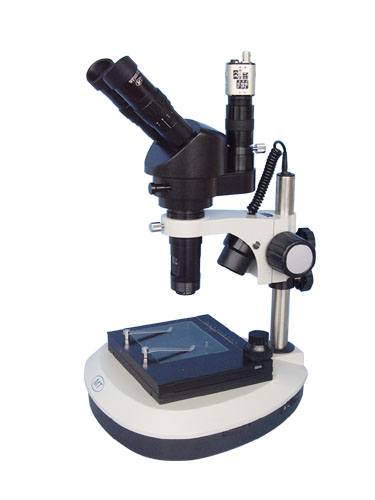

产品标准配置表： 部件 MZDH15100BT MZDH15100BTC 备注 MZDH15100BT主机 · MZDH15100BTC主机 · WF10X目镜 ·· ·· SD1底座 · · MLC1000 LED同轴照明器 · 含调光器，LED灯，输入电源线 其它配置机型示例： ZDH15100BT+SD2+C1.0+CCD+S7650 85X目视观察焊膏印刷效果图 MZDH15100BT 光学性能参数： (1). 双目目视观察 目镜 附加物镜 主机 加0.5X附加物镜 加0.75X附加物镜 加2X附加物镜 加5X附加物镜 10X/Φ22 总放大倍率 15X~100X 7.5X~50X 11.25X~75X 30X~200X 75X~500X 视场范围(mm) Φ14.67~Φ2.2 Φ29.33~Φ4.4 Φ19.56~Φ2.93 Φ7.33~Φ1.1 Φ2.93~Φ0.44 15X/Φ17 总放大倍率 22.5X~150X 11.25X~75X 16.875X~112.5X 45X~300X 112.5X~750X 视场范围(mm) Φ11.33~Φ1.7 Φ22.67~Φ3.4 Φ15.11~Φ2.27 Φ5.67~Φ0.85 Φ2.27~Φ0.34 20X/Φ14 总放大倍率 30X~200X 15X~100X 22.5X~150X 60X~400X 150X~1000X 视场范围(mm) Φ9.33~Φ1.4 Φ18.67~Φ2.8 Φ12.44~Φ1.87 Φ4.67~Φ0.7 Φ1.87~Φ0.28 30X/Φ9 总放大倍率 45X~300X 22.5X~150X 33.75X~400X 90X~600X 225X~1500X 视场范围(mm) Φ6~Φ0.9 Φ12~Φ1.8 Φ8~Φ1.2 Φ3~Φ0.45 Φ1.2~Φ0.18 工作距离（mm） 82 175 117 35 10.1 变倍主体连续变倍范围1.5X～10X 注：a. 总放大倍率=目镜放大倍率×变倍主体放大倍率×附加物镜放大倍率 例如：配10X目镜，变倍主体变倍环刻度位于3 位置，选配2X附加物镜 则 总放大倍率=10 × 3 × 2=60X b. 视场范围=目镜视场直径÷变倍主体放大倍率÷附加物镜 例如：配10X目镜，变倍主体变倍环刻度位于3 位置，1X附加物镜 视场范围=22÷3÷1=Φ7.33mm
